Η EC Insulator Jiangxi Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές μετασχηματιστών με βάση το λάδι στην Κίνα. Με άφθονη εμπειρία, δεσμευόμαστε να προσφέρουμε υψηλής ποιότητας προσαρμοσμένες υπηρεσίες. Μη διστάσετε να κάνετε χονδρική πώληση μετασχηματιστή με βάση το λάδι υψηλής ποιότητας που κατασκευάζεται στην Κίνα εδώ από το εργοστάσιό μας.
Εισαγωγή Προϊόντος

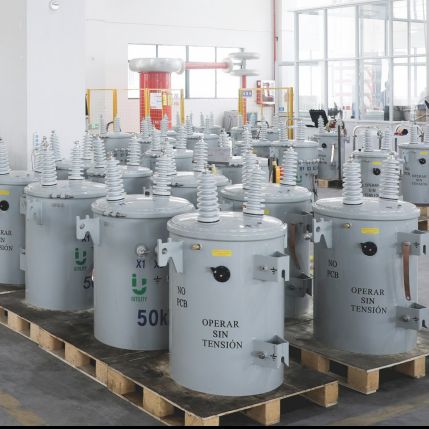

Ο μετασχηματιστής με βάση το λάδι χρησιμοποιεί μονωτικό λάδι ως μόνωση και ψυκτικό μέσο για να πραγματοποιήσει τη μετατροπή τάσης μέσω ηλεκτρομαγνητικής επαγωγής.

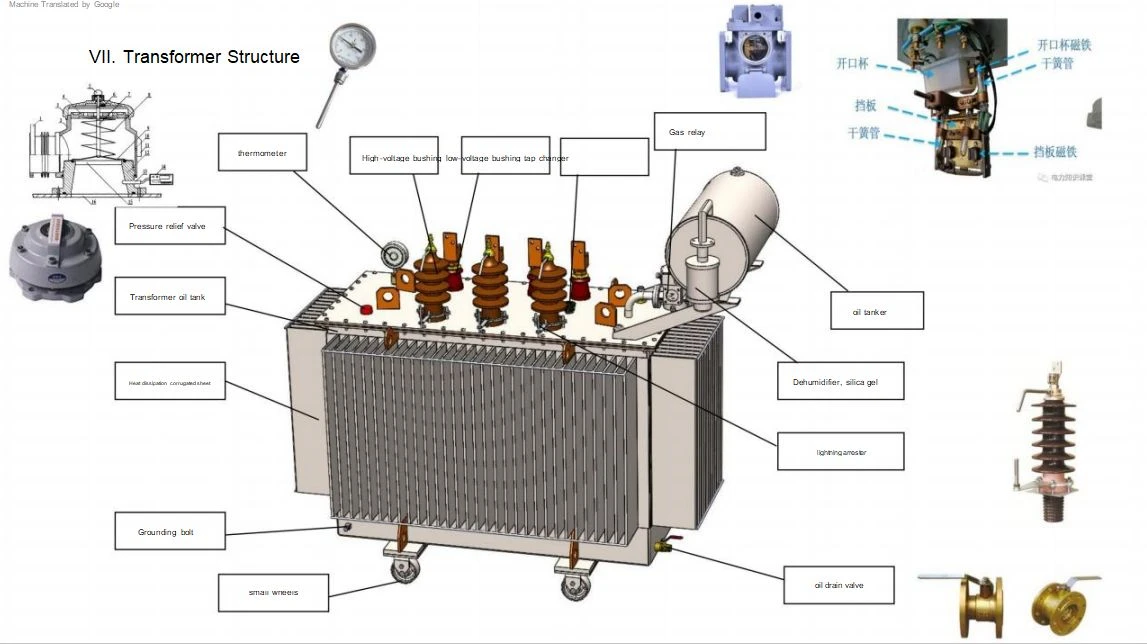

Αποτελείται από πυρήνα σιδήρου, περιελίξεις, μονωτικό λάδι και δεξαμενή. Η εξαιρετική απαγωγή θερμότητας επιτρέπει μεγαλύτερη χωρητικότητα και ισχυρότερη ικανότητα υπερφόρτωσης. Αυτή η σειρά περιλαμβάνει μετασχηματιστή συμβατικού τύπου βυθισμένου σε λάδι και ερμητικά σφραγισμένο μετασχηματιστή με πλήρωση λαδιού.
Το προϊόν διαθέτει ώριμη τεχνολογία, χαμηλό κόστος κατασκευής και σταθερή λειτουργία. Κατάλληλο για δίκτυα ηλεκτρικής ενέργειας και έργα βιομηχανικής διανομής.
Συμβατό με τα σχετικά πρότυπα IEC και GB.
Λεπτομέρειες προϊόντος/Πλεονεκτήματα προϊόντος
Εκτελεστικά Πρότυπα
- Αυτός ο μετασχηματιστής με βάση το λάδι έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σύμφωνα με τα παρακάτω πρότυπα.
- Διεθνή Πρότυπα
- Σειρά IEC 60076 (Μετασχηματιστές ισχύος)
- IEC 60296 (Ορυκτά μονωτικά λάδια για ηλεκτρικό εξοπλισμό)
- Κινεζικά Εθνικά Πρότυπα
- Σειρά GB/T 1094
- GB/T 6451
Ανακοίνωση:
Οι μετασχηματιστές βυθισμένοι σε λάδι- έχουν τους πυρήνες του πηνίου τους σφραγισμένους σε μια δεξαμενή λαδιού γεμάτη με λάδι. Είναι κατάλληλα για εξωτερική χρήση, αλλά το λάδι μπορεί να καεί και να εκραγεί. Είναι ανθεκτικά στη ρύπανση και δεν μπορούν να τοποθετηθούν μέσα σε κτίρια. Πρέπει να είναι
περισσότερο από 5 μέτρα μακριά από τους κατοίκους. Εάν εγκατασταθούν σε εσωτερικούς χώρους, πρέπει να βρίσκονται σε ξεχωριστό ηλεκτρικό δωμάτιο και κανείς δεν πρέπει να μένει σε απόσταση 5 μέτρων από αυτά.
1.CoreConstruction
3.1 Υλικό πυρήνα
Υιοθετεί φύλλα πυριτίου με προσανατολισμό-με κόκκους υψηλής απόδοσης-με χαμηλή απώλεια και υψηλή μαγνητική διαπερατότητα, μειώνοντας αποτελεσματικά την μη-απώλεια φορτίου και βελτιώνοντας την απόδοση{3}}εξοικονόμησης ενέργειας.
3.2 Δομή πλαστικοποίησης
Εφαρμόζει βελτιστοποιημένη βαθμιδωτή δομή πλαστικοποίησης. Η κλιμακωτή στοίβαξη μειώνει τη μαγνητική διαρροή και την απώλεια δινορευμάτων και καταστέλλει τον θόρυβο λειτουργίας. Στην επιφάνεια του πυρήνα επικαλύπτεται μονωτικό βερνίκι υψηλής- θερμοκρασίας.
3.3 Δομή στερέωσης
Είναι εξοπλισμένο με ενσωματωμένη άκαμπτη δομή σύσφιξης. Η αξιόπιστη στερέωση αποφεύγει τους κραδασμούς και τη χαλαρότητα κατά τη διάρκεια-μακροχρόνιας λειτουργίας, εξασφαλίζοντας σταθερό μαγνητικό κύκλωμα και καλή μηχανική απόδοση.

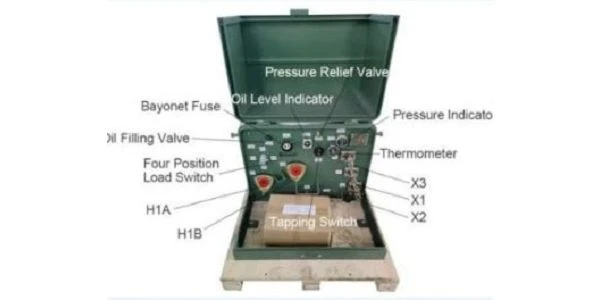

Διαμόρφωση προστασίας
4.1 Σφράγιση και Προστασία κατά{1}}διαρροής
4.2 Προστασία πάνω από-θερμοκρασία
4.3 Προστασία υπερφόρτωσης και βραχυκυκλώματος-
4.4 Προστασία γείωσης
Οι τυπικοί ακροδέκτες γείωσης είναι δεσμευμένοι στη δεξαμενή του It. Η αξιόπιστη γείωση εξαλείφει τους επαγόμενους κινδύνους υπέρτασης και βελτιώνει την ασφάλεια λειτουργίας.
Τυπικές τεχνικές παράμετροι
Ο μετασχηματιστής με βάση το λάδι καλύπτει ένα πλήρες φάσμα τυπικών ονομαστικών χωρητικοτήτων για την κάλυψη διαφορετικών απαιτήσεων ισχύος διανομής. Η προσαρμοσμένη χωρητικότητα είναι διαθέσιμη σύμφωνα με τις απαιτήσεις του πελάτη.
Υποστηρίζει διάφορους συνδυασμούς υψηλής και χαμηλής τάσης, προσαρμόζοντας σε διαφορετικά επίπεδα τάσης δικτύου και συνθήκες λειτουργίας.
Υιοθετεί σχεδιασμό πυρήνα και περιέλιξης χαμηλών-απωλειών, με χαμηλές-απώλειες και απώλεια φορτίου, που εξασφαλίζει υψηλή-απόδοση εξοικονόμησης ενέργειας κατά τη μακροπρόθεσμη-λειτουργία.
Διατηρεί εξαιρετικό επίπεδο μόνωσης με κατάλληλη απόδοση αύξησης της θερμοκρασίας, εξασφαλίζοντας σταθερή διηλεκτρική αντοχή υπό συνεχή ονομαστική λειτουργία.
Είναι κατάλληλο για εγκατάσταση σε εξωτερικούς και εσωτερικούς χώρους, προσαρμόζοντας τη συμβατική θερμοκρασία περιβάλλοντος, την υγρασία και γενικά βιομηχανικά και οικιακά περιβάλλοντα διανομής ισχύος.
Πλεονεκτήματα προϊόντος
Χρησιμοποιεί-μονωτικό λάδι υψηλής ποιότητας ως διηλεκτρικό και ψυκτικό μέσο. Παρέχει ομοιόμορφη απαγωγή θερμότητας και αξιόπιστη απόδοση μόνωσης, σταθεροποιώντας αποτελεσματικά τη θερμοκρασία λειτουργίας και αποφεύγοντας την καταστροφή της μόνωσης.
Υιοθετεί την ώριμη τεχνολογία κατασκευής και τον αυστηρό δομικό σχεδιασμό. Με χαμηλούς κραδασμούς, χαμηλή μερική εκφόρτιση και ισχυρή περιβαλλοντική προσαρμοστικότητα, μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε διάφορα σενάρια διανομής ισχύος.
Έχει καλή θερμική σταθερότητα και ισχυρή ικανότητα υπερφόρτωσης σε σύγκριση με τον συνηθισμένο εξοπλισμό ισχύος. Μπορεί να αντέξει τη στιγμιαία κρούση του ρεύματος και να προσαρμοστεί στις συνθήκες διακύμανσης του φορτίου.
Διαθέτει απλή δομή και ώριμη διαδικασία. Έχει χαμηλότερο κόστος κατασκευής και σταθερή απόδοση, φέρνοντας χαμηλή καθημερινή δυσκολία συντήρησης και μεγάλη διάρκεια ζωής.
Είναι κατάλληλο για διανομή ρεύματος σε εσωτερικούς και εξωτερικούς χώρους, βιομηχανικά πάρκα, κατοικημένες περιοχές και δημοτικά δίκτυα ηλεκτρικής ενέργειας, ικανοποιώντας διάφορες συμβατικές και μεσαίες{0}}απαιτήσεις παροχής ρεύματος.
OEM & Προσαρμογή
Υποστήριξη προσαρμοσμένης τάσης, λογότυπου, αντιδιαβρωτικής επεξεργασίας.

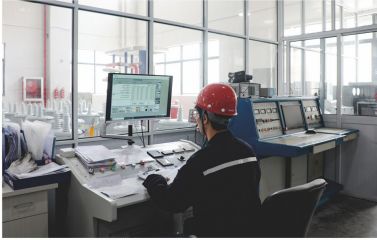

Ποιοτικός έλεγχος
Όλοι οι έτοιμοι μετασχηματιστές περνούν από υποχρεωτικές εργοστασιακές δοκιμές ρουτίνας έναν προς έναν πριν από την παράδοση.
Χωρίς-δοκιμή φορτίου: Ανίχνευση απώλειας ισχύος σε αδράνεια και τιμή ρεύματος αδράνειας της μονάδας
Δοκιμή φορτίου: Ελέγξτε την απώλεια φορτίου και τα δεδομένα σύνθετης αντίστασης βραχυκυκλώματος-υπό ονομαστικό φορτίο
Δοκιμή διηλεκτρικής αντοχής: Επαληθεύστε την απόδοση της κύριας μόνωσης μεταξύ περιελίξεων υψηλής-χαμηλής τάσης και γείωσης δεξαμενής
Δοκιμή επαγόμενης τάσης: Επιθεωρήστε τη διαμήκη μόνωση μεταξύ-περιστροφής και ενδιάμεσης-επιπέδου, λειτουργήστε με διπλή τάση και διπλή συχνότητα
Δοκιμή αντίστασης μόνωσης: Χρησιμοποιήστε μεγοχόμετρο για να μετρήσετε την αντίσταση μόνωσης της περιέλιξης HV, της περιέλιξης LV και της γείωσης
Δοκιμή αντίστασης περιέλιξης DC: Μετρήστε την αντίσταση DC κάθε τμήματος βρύσης σε πηνία υψηλής και χαμηλής τάσης
Δοκιμή αναλογίας μετασχηματισμού & διανυσματικής ομάδας: Βαθμονόμηση αναλογίας μετασχηματισμού τάσης και έλεγχος λειτουργίας σύνδεσης περιέλιξης
Δοκιμή μερικής εκφόρτισης: Αυτό το δοκιμαστικό στοιχείο απαιτείται μόνο για μετασχηματιστές ξηρού-τύπου
Δοκιμή στεγανότητας λαδιού: Γεμίστε τη δεξαμενή με προστατευτικό αέριο και σταθείτε για 24 ώρες. δεν επιτρέπεται διαρροή λαδιού ή αερίου
Εκτός από τις δοκιμές ρουτίνας, πραγματοποιούνται δοκιμές τύπου πρωτότυπου στο πρώτο δείγμα παρτίδας, συμπεριλαμβανομένης της δοκιμής παλμού κεραυνού, της δοκιμής αντοχής ξαφνικού βραχυκυκλώματος, της δοκιμής αύξησης θερμοκρασίας και της δοκιμής θορύβου λειτουργίας.
Μετά τις-πωλήσεις
Απομακρυσμένη καθοδήγηση για εγκατάσταση και αντιμετώπιση προβλημάτων
Τυπική παγκόσμια εγγύηση
Άλλοι
- Εφαρμογή: Δίκτυο ηλεκτρικής ενέργειας, φωτοβολταϊκά, βιομηχανικά έργα
- Πληρωμή: T/T, L/C εν όψει
- Συσκευασία: Εξαγωγή ξύλινης παλέτας, κατάλληλη για θαλάσσια αποστολή
