Η EC Insulator Jiangxi Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές μετασχηματιστών ξηρού τύπου 750 kva στην Κίνα. Με άφθονη εμπειρία, δεσμευόμαστε να προσφέρουμε υψηλής ποιότητας προσαρμοσμένες υπηρεσίες. Μη διστάσετε να πωλήσετε μετασχηματιστή ξηρού τύπου premium 750 kva κατασκευασμένο στην Κίνα εδώ από το εργοστάσιό μας.
Εισαγωγή Προϊόντος

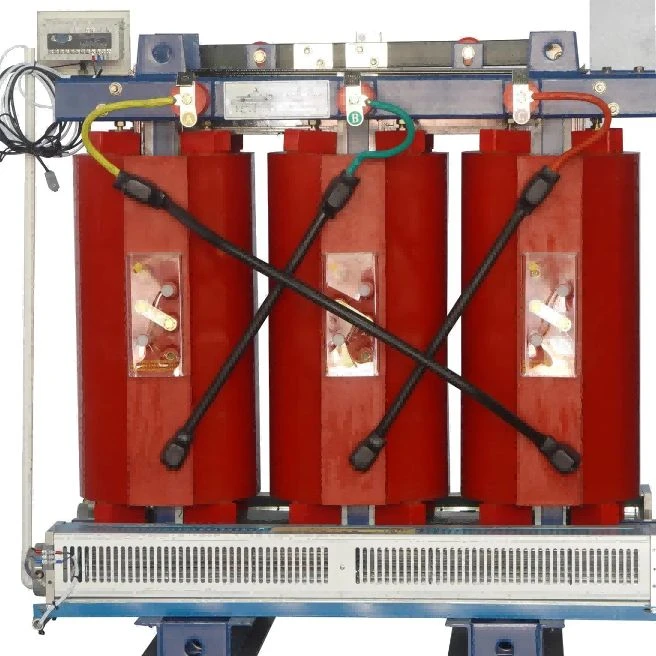

Ο μετασχηματιστής ξηρού τύπου 750 kVA επιλέγεται συνήθως για συστήματα διανομής εσωτερικών χώρων όπου απαιτείται παροχή ρεύματος μεσαίας χωρητικότητας{{1} για βιομηχανικές και εμπορικές εγκαταστάσεις. Οι τυπικές εφαρμογές περιλαμβάνουν εργοστάσια παραγωγής, κτίρια γραφείων, νοσοκομεία, κέντρα δεδομένων και άλλα έργα με ειδικούς ηλεκτρικούς χώρους.
Σε πολλές εγκαταστάσεις, η χωρητικότητα του μετασχηματιστή καθορίζεται από περισσότερο από την τρέχουσα ζήτηση ισχύος. Τα χαρακτηριστικά του εξοπλισμού, τα χρονοδιαγράμματα λειτουργίας, η μελλοντική επέκταση του φορτίου και ο διαθέσιμος χώρος εγκατάστασης εξετάζονται επίσης κατά το στάδιο επιλογής.
Χρησιμοποιώντας χυτή μόνωση εποξειδικής ρητίνης αντί για υγρή μόνωση, αυτός ο μετασχηματιστής αποφεύγει τις ανησυχίες διαρροής λαδιού που συνήθως σχετίζονται με μονάδες βυθισμένες στο λάδι. Η συμπαγής μονωτική δομή μειώνει επίσης τις εργασίες συντήρησης ρουτίνας που σχετίζονται με την επιθεώρηση και την αντικατάσταση λαδιού.
Για μετασχηματιστή ξηρού τύπου 750 kVA, ηλεκτρικές παράμετροι όπως ο λόγος τάσης, η συχνότητα, η τάση αντίστασης και η ομάδα σύνδεσης πρέπει να επιβεβαιωθούν πριν από την παραγωγή. Αυτές οι λεπτομέρειες επηρεάζουν άμεσα τον σχεδιασμό της περιέλιξης, την απόδοση θερμοκρασίας και τη συμβατότητα με το δίκτυο διανομής του πελάτη.
Μηχανικός Σχεδιασμός και Κύρια Χαρακτηριστικά
Η απόδοση του μετασχηματιστή εξαρτάται από το συντονισμό μεταξύ του μαγνητικού κυκλώματος, της διάταξης περιέλιξης και του συστήματος μόνωσης.
Για το συγκρότημα πυρήνα χρησιμοποιούνται φύλλα πυριτίου με προσανατολισμό σε κόκκους-. Κατά τη διάρκεια της κατασκευής, η διαδικασία κοπής και η κατάσταση στοίβαξης ελέγχονται προσεκτικά, επειδή η ποιότητα του πυρήνα έχει άμεση επίδραση στη μη απώλεια-φορτίου, στη λειτουργική απόδοση και στην ακουστική απόδοση.
Το τμήμα περιέλιξης υιοθετεί-χάλκινους αγωγούς χωρίς οξυγόνο. Σε σύγκριση με τα συνηθισμένα υλικά αγωγών, ο χαλκός με σταθερή αγωγιμότητα βοηθά στη διατήρηση της απόδοσης μετάδοσης ρεύματος υπό συνθήκες συνεχούς φόρτισης. Η δομή περιέλιξης έχει επίσης σχεδιαστεί λαμβάνοντας υπόψη τη μηχανική αντοχή σε συνθήκες βραχυκυκλώματος-.
Μια διαδικασία χύτευσης εποξειδικής ρητίνης κενού εφαρμόζεται μετά την παραγωγή πηνίου. Αντί να καλύπτει απλώς την επιφάνεια περιέλιξης, η ρητίνη διεισδύει στα κενά μόνωσης και σχηματίζει μια συμπαγή συμπαγή δομή μετά τη σκλήρυνση. Ο έλεγχος της πίεσης κενού, της κατάστασης της ρητίνης και της θερμοκρασίας σκλήρυνσης είναι σημαντικός σε αυτό το στάδιο.
Για εφαρμογές που απαιτούν παρακολούθηση συνθηκών λειτουργίας, μπορούν να εγκατασταθούν αισθητήρες θερμοκρασίας PT100 σε φάσεις περιέλιξης. Τα δεδομένα θερμοκρασίας που συλλέγονται κατά τη λειτουργία μπορούν να βοηθήσουν το προσωπικό συντήρησης να εντοπίσει μη φυσιολογικές αλλαγές θερμοκρασίας σε πρώιμο στάδιο.
Εφαρμογές και Προϋποθέσεις Εγκατάστασης
Τα εργοστάσια με εξοπλισμό παραγωγής είναι ένας από τους κοινούς τομείς εφαρμογής για αυτό το εύρος δυναμικότητας. Σε τέτοια έργα, οι μηχανικοί συνήθως δίνουν προσοχή στο ρεύμα εκκίνησης του κινητήρα, στις διακυμάνσεις του φορτίου και στην επίδραση του ηλεκτρονικού εξοπλισμού ισχύος.
Τα εμπορικά κτίρια και οι δημόσιες εγκαταστάσεις έχουν συχνά διαφορετικές προτεραιότητες. Ο περιορισμένος χώρος ηλεκτρικού δωματίου, η διάταξη εξαερισμού, οι απαιτήσεις θορύβου και οι κανονισμοί πυροπροστασίας ενδέχεται να επηρεάσουν το τελικό σχέδιο εγκατάστασης.
Τα νοσοκομεία και τα κέντρα δεδομένων απαιτούν σταθερή ηλεκτρική λειτουργία, επειδή πολλά συνδεδεμένα συστήματα δεν μπορούν να ανεχθούν απροσδόκητες διακοπές. Επομένως, η επιλογή μετασχηματιστή εξετάζεται μαζί με τη συνολική σχεδίαση διανομής ισχύος.
Οι περιβαλλοντικές συνθήκες δεν πρέπει να αγνοούνται κατά τον σχεδιασμό του έργου. Η θερμοκρασία, η υγρασία, το υψόμετρο και το επίπεδο ρύπανσης μπορεί να επηρεάσουν τον συντονισμό της μόνωσης και την απόδοση ψύξης, ειδικά σε παράκτιες περιοχές ή βιομηχανικές περιοχές.
Διαδικασία παραγωγής και ποιοτικός έλεγχος
Η παραγωγή ξεκινά με την επιθεώρηση εισερχόμενου υλικού. Τα φύλλα πυριτίου, οι αγωγοί χαλκού, οι ενώσεις εποξειδικής ρητίνης και τα μονωτικά υλικά ελέγχονται πριν την είσοδο στο συνεργείο.
Μετά την έγκριση υλικού, η διαδικασία κατασκευής συνεχίζεται με συναρμολόγηση πυρήνα, παραγωγή πηνίου, επεξεργασία μόνωσης και τελική συναρμολόγηση. Κάθε στάδιο έχει τις δικές του απαιτήσεις ελέγχου επειδή η ηλεκτρική απόδοση εξαρτάται από την ακρίβεια πολλαπλών σταδίων παραγωγής.
Η χύτευση υπό κενό είναι ένα κρίσιμο μέρος της κατασκευής μετασχηματιστών ξηρού τύπου. Οι τεχνικοί παρακολουθούν τη θερμοκρασία της ρητίνης, τις συνθήκες κενού και το χρόνο σκλήρυνσης κατά τη διάρκεια της διαδικασίας για να διατηρήσουν τη μονωτική συνέπεια σε όλη τη δομή περιέλιξης.
Πριν από την αποστολή, οι έτοιμοι μετασχηματιστές υποβάλλονται σε εργοστασιακή δοκιμή. Τα τυπικά στοιχεία επιθεώρησης περιλαμβάνουν την αντίσταση μόνωσης, την αντίσταση περιέλιξης, την αναλογία τάσης, τη διηλεκτρική αντοχή και τις δοκιμές αύξησης θερμοκρασίας.
Τα αποτελέσματα των δοκιμών καταγράφονται μαζί με έγγραφα παραγωγής για παρακολούθηση ποιότητας και έλεγχο πελατών.
Τεχνικές Προδιαγραφές
|
Είδος |
Περιγραφή |
|
Τύπος προϊόντος |
Μετασχηματιστής διανομής ξηρού τύπου |
|
Ονομαστική χωρητικότητα |
750 kVA |
|
Φάση |
Τριφασική |
|
Συχνότητα |
50Hz / 60Hz |
|
Πρωτεύουσα τάση |
Προσαρμοσμένο |
|
Δευτερεύουσα Τάση |
Προσαρμοσμένο |
|
Σύστημα μόνωσης |
Εποξειδική ρητίνη χυτή μόνωση |
|
Μέθοδος Ψύξης |
Air Natural Cooling (AN) |
|
Υλικό πυρήνα |
Χάλυβας πυριτίου προσανατολισμένου σε κόκκους- |
|
Υλικό περιέλιξης |
Οξυγόνο-Ελεύθερος χαλκός |
|
Κατηγορία μόνωσης |
F / H Τάξη |
|
Παρακολούθηση θερμοκρασίας |
Αισθητήρες PT100 |
|
Εφαρμοστέο πρότυπο |
IEC 60076 |
Πρόσθετες ηλεκτρικές παράμετροι, συμπεριλαμβανομένων των απαιτήσεων τάσης σύνθετης αντίστασης, ομάδας διανυσμάτων και περιβλήματος, αξιολογούνται με βάση τις συνθήκες του έργου.
Έλεγχος Παραγωγής και Τεχνική Υποστήριξη
Η διαχείριση ποιότητας πραγματοποιείται σε όλη τη διαδικασία παραγωγής και όχι μόνο στο τελικό στάδιο της επιθεώρησης.
Ο έλεγχος υλικού, η επίβλεψη διεργασιών και οι ηλεκτρικές δοκιμές συνδυάζονται για τη διατήρηση της συνέπειας μεταξύ των διαφορετικών μονάδων μετασχηματιστή. Ιδιαίτερη προσοχή δίνεται στην ποιότητα μόνωσης, την ακρίβεια συναρμολόγησης και τα αποτελέσματα των δοκιμών.
Για διεθνή έργα, οι πελάτες ενδέχεται να απαιτούν τεχνικά αρχεία πριν από την εγκατάσταση ή την έγκριση. Το EC INSULATOR μπορεί να προετοιμάσει προδιαγραφές, σχέδια, αρχεία δοκιμών και άλλα σχετικά έγγραφα για αναθεώρηση μηχανικής.
Η επικοινωνία κατά τη διάρκεια του έργου επικεντρώνεται κυρίως στην επιβεβαίωση των τεχνικών λεπτομερειών, αποφεύγοντας τις διαφορές μεταξύ των αρχικών πληροφοριών σχεδιασμού και του τελικού παρεχόμενου εξοπλισμού.
