Η EC Insulator Jiangxi Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές εναέριων ανακυκλωτών στην Κίνα. Με άφθονη εμπειρία, δεσμευόμαστε να προσφέρουμε υψηλής ποιότητας προσαρμοσμένες υπηρεσίες. Μη διστάσετε να πραγματοποιήσετε χονδρική πώληση premium εναέριων εξόδων που κατασκευάζονται στην Κίνα εδώ από το εργοστάσιό μας.

Επισκόπηση προϊόντος

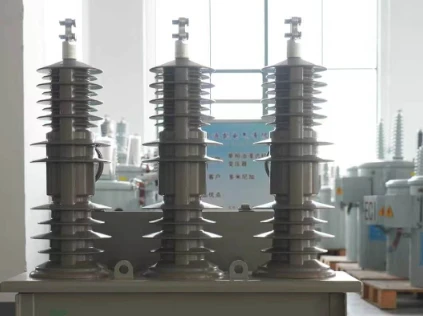

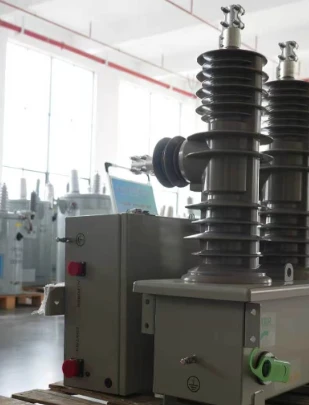

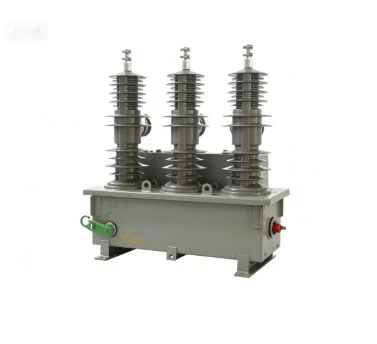

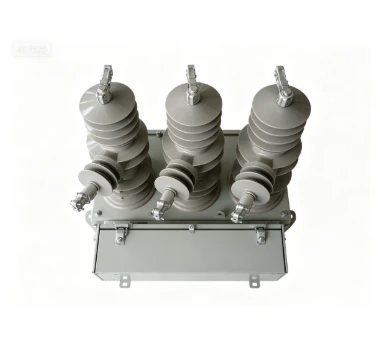

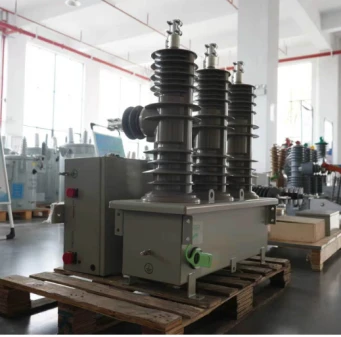

Οι εναέριοι επανακλειστήρες της σειράς ZCR-OH είναι αποκλειστικές προστατευτικές μονάδες για εναέριες γραμμές διανομής. Σχεδιασμένος για ανοιχτές-συνθήκες εναέριου πεδίου, συμπεριλαμβανομένης της ρύπανσης, της διάβρωσης από αλάτι-της ομίχλης και των μηχανικών φορτίων, αυτός ο εξοπλισμός προσφέρει αξιόπιστη προστασία για δίκτυα διανομής που είναι τοποθετημένα σε πόλους-. Μπορεί να εντοπίσει σφάλματα, να απομονώσει ελαττωματικά τμήματα και να επαναφέρει αυτόματα την τροφοδοσία ρεύματος, μειώνοντας αποτελεσματικά το χρόνο διακοπής ρεύματος-για τους τελικούς-χρήστες. Αυτή η σειρά χρησιμοποιείται ευρέως για έργα προστασίας εναέριων γραμμών διανομής.

Βασικά Χαρακτηριστικά

Αυτή η πλήρης μονάδα έχει αναπτυχθεί ειδικά για εγκατάσταση σε πόλο-. Αποτελείται από διακόπτες κενού, δι-δισταθερούς μόνιμους-μαγνητικούς ενεργοποιητές και έξυπνους ελεγκτές που βασίζονται σε μικροεπεξεργαστή-, όλα συναρμολογημένα μέσα σε σφραγισμένα περιβλήματα ανθεκτικά στις καιρικές συνθήκες. Το περίβλημα μπορεί να αντέξει ακραίες αλλαγές θερμοκρασίας, υγρασία και μηχανικές καταπονήσεις από τη λειτουργία του πεδίου. Η ενσωματωμένη-λογική του επανακλεισίματος διακρίνει τα παροδικά σφάλματα από τα μόνιμα σφάλματα. Όταν προκύψουν μόνιμες βλάβες, το recloser θα κλειδώσει για να αποτρέψει την επανειλημμένη ζημιά στα στοιχεία του δικτύου. Σύμφωνα με τις τεχνικές προδιαγραφές, η μηχανική του αντοχή φτάνει τους 10 000 κύκλους λειτουργίας.

Τεχνικές Προδιαγραφές

Ακροαματικότητα	Στερεό Διηλεκτρικό
Ακροαματικότητα	15,5 kV	27 kV	38 kV
Εφαρμοστέο πρότυπο	IEC 62271-111/ANSI C37.60
Ονομαστική τάση (kV)	15.5	27	38
Ονομαστικό ρεύμα (A)	800	800	800
Ονομαστική συχνότητα (Hz)	50/60
Ονομαστική σύντομη-αντοχή ρεύματος χρόνου (kA)	16/3s

Ονομαστική δημιουργία ρεύματος (kAp)	40/41.6
Τάση αντοχής ονομαστικής συχνότητας ισχύος (kV)	50	60	70
Τάση αντοχής κρουσμάτων (kV)	110	150	170
Μηχανική αντοχή (φορές)	10,000
Μέσο που διακόπτει	Κενό
Μηχανισμός Λειτουργίας	Χειροκίνητος ή Δι-σταθερός μαγνητικός ενεργοποιητής
Υλικό δακτυλίου	HCEP

Εφαρμογή

Η λογική διάταξη εξοπλισμού βελτιώνει τη συνολική απόδοση προστασίας του δικτύου. Οι τυπικές θέσεις εγκατάστασης περιλαμβάνουν σημεία διατομής γραμμής, διακλαδώσεις τροφοδοσίας, τμήματα μετάβασης γραμμής και κόμβους αυτοματισμού διανομής. Όταν παρουσιαστεί σφάλμα, μόνο το ελαττωματικό τμήμα θα απομονωθεί και τα υπόλοιπα υγιή τμήματα γραμμής παραμένουν ενεργοποιημένα. Αυτός ο επανακλειωτής είναι μια προτιμώμενη λύση για μακριές αγροτικές εναέριες τροφοδοσίες όπου η γρήγορη θέση σφάλματος είναι κρίσιμη. Σημείωση: Αυτό το μοντέλο έχει βελτιστοποιηθεί για σενάρια τοποθέτησης εναέριου πόλου-. Πρέπει να ολοκληρώνεται πρόσθετη τεχνική αξιολόγηση πριν από την εφαρμογή της σε υπόγεια καλωδιακά συστήματα.

Κατασκευή/Σχεδιασμός

Η σειρά ZCR-OH λαμβάνει τις πραγματικές-συνθήκες λειτουργίας του ιστότοπου ως βασικό στοιχείο σχεδιασμού. Οι διακόπτες κενού, οι μόνιμοι-μαγνητικοί ενεργοποιητές και οι μονάδες ελεγκτή τοποθετούνται μέσα σε σφραγισμένα ερμάρια ανθεκτικά στις καιρικές συνθήκες-για να αντιστέκονται στη σκόνη, την υγρασία και τις διακυμάνσεις θερμοκρασίας κατά μήκος των διαδρόμων τροφοδοσίας. Οι κατασκευές στερέωσης ταιριάζουν με τυπικά εξαρτήματα εναέριων πόλων χωρίς ειδική τροποποίηση. Οι δακτύλιοι HCEP παρέχουν σταθερή απόδοση εξωτερικής μόνωσης για-μακροπρόθεσμη λειτουργία πεδίου.

Πρότυπα & Δοκιμές

Τα πρότυπα εναέριου εξοπλισμού IEC 62271-111 και ANSI C37.60 καθορίζουν το πλαίσιο συμμόρφωσης. Οι ειδικές δοκιμές εναέριων δαπέδων επικυρώνουν την απόδοση κάτω από περιβαλλοντικές συνθήκες από πάνω, συμπεριλαμβανομένων των ακραίων θερμοκρασιών, της έκθεσης στην υγρασία και της μηχανικής φόρτισης. Η έμφαση στη δοκιμή περιλαμβάνει την επαλήθευση αντοχής και αξιοπιστίας.

Προαιρετικές διαμορφώσεις/Προσαρμογή

Οι εκτεταμένες επιλογές προσαρμογής καλύπτουν τις γενικές απαιτήσεις εφαρμογής. Οι διαθέσιμες βελτιώσεις περιλαμβάνουν διάφορες διαμορφώσεις τοποθέτησης πάνω από το κεφάλι, διεπαφές επικοινωνίας και ειδικές ρυθμίσεις προστασίας{1}}. Η ευελιξία διαμόρφωσης υποστηρίζει την προσαρμογή σε διαφορετικούς τύπους εναέριων γραμμών και εναέριες περιβαλλοντικές συνθήκες.

Συσκευασία & Παράδοση

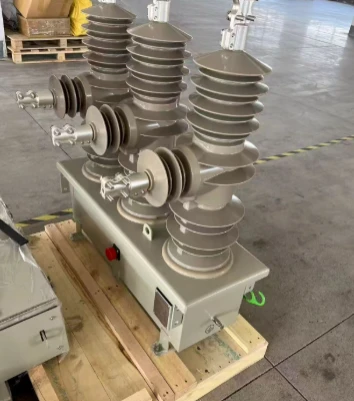

Οι μονάδες είναι συσκευασμένες σε ενισχυμένες ξύλινες θήκες κατάλληλες για-θαλάσσιες μεταφορές μεγάλων αποστάσεων. Η αντικραδασμική συσκευασία προστατεύει τα εσωτερικά εξαρτήματα από ζημιές κατά τη μεταφορά. Κάθε παράδοση περιλαμβάνει πλήρες υλικό εγκατάστασης pole-. Οι παράμετροι προστασίας έχουν διαμορφωθεί εκ των προτέρων στο εργοστάσιο με βάση τα δεδομένα έργων πελατών για μείωση του φόρτου εργασίας-της θέσης σε λειτουργία.

Συχνές Ερωτήσεις - Συχνές ερωτήσεις για επαναφορά γραμμής

9.1 Βασικές έννοιες

Ε: Τι είναι αυτό που κάνει τους επανακλειστήρες γραμμών διαφορετικούς από άλλες συσκευές προστασίας γραμμής-;

Α: Η βασική διαφορά έγκειται στη συμπεριφορά αυτόνομου επανακλεισίματος και κλειδώματος-. Οι συμβατικοί διακόπτες κυκλώματος γενικά απαιτούν μη αυτόματη επαναφορά μετά την ενεργοποίηση. Το ZCR-recloser SD λειτουργεί ανεξάρτητα: επιχειρεί να επαναφέρει την τροφοδοσία για παροδικά σφάλματα και κλειδώνει μόνιμα το ελαττωματικό τμήμα για μόνιμες βλάβες. Αυτό μειώνει τον φόρτο εργασίας χειροκίνητης-παρέμβασης για δίκτυα απομακρυσμένων-περιοχών.

Ε: Πώς συντονίζουν οι επανακλειστήρες γραμμών τις αλληλουχίες προστασίας τους;

Α: Υιοθετεί βαθμολογημένη λογική επανακλεισίματος. Η γρήγορη-ταχύτητα εκ νέου κλεισίματος εκτελείται πρώτα για την εξάλειψη των παροδικών βλαβών. Εάν το σφάλμα επιμένει, θα ενεργοποιηθούν καθυστερημένοι κύκλοι επανακλεισίματος. Αυτό εξισορροπεί τις απαιτήσεις συνέχειας τροφοδοσίας-και ασφάλειας εξοπλισμού.

9.2 Τεχνικές επιδόσεις

Ε: Τι συντηρεί τη λειτουργία εκ νέου κλεισίματος κατά τη διάρκεια διακοπών τροφοδοσίας-της γραμμής;

Α: Αυτή η σειρά χρησιμοποιεί τεχνολογία συλλογής-αυτοτροφοδοτούμενης ενέργειας-. Αντλεί ενέργεια εργασίας απευθείας από ζωντανούς-αγωγούς γραμμής. Ακόμη και υπό συνθήκες πλήρους διακοπής-του δικτύου-, οι λειτουργίες παρακολούθησης και προστασίας παραμένουν ενεργές και δεν απαιτείται βοηθητικό εξωτερικό τροφοδοτικό.

Ε: Ποια συστήματα μόνωσης υιοθετούνται για αυτούς τους μηχανισμούς επαναφοράς γραμμών;

Α: Στερεά-διηλεκτρική μόνωση εφαρμόζεται για αυτήν τη σειρά. Παρέχει σταθερή διηλεκτρική απόδοση κάτω από διαφορετικές συνθήκες εξωτερικού χώρου. Σε αντίθεση με τις εναλλακτικές λύσεις-γεμάτης αερίου, η στερεά-μονωτική κατασκευή εξαλείφει τις εργασίες πλήρωσης αερίου-και την περιοδική παρακολούθηση πίεσης-τη συντήρηση.

Ε: Μπορούν αυτοί οι συσκευές επανακλεισίματος να χειριστούν γραμμές με αμφίδρομη ροή ισχύος;

Α: Ναι. Εξοπλισμένη με κατευθυντική-λογική προστασίας, η συσκευή προσαρμόζεται σε δίκτυα που είναι ενσωματωμένα με κατανεμημένες γεννήτριες και ανανεώσιμες-πηγές ενέργειας. Προσδιορίζει αμφίδρομη ροή ισχύος και εκτελεί τις αντίστοιχες ενέργειες προστασίας για τη διατήρηση της ασφάλειας του δικτύου-συν-συντονισμού.

Ε: Ποιος είναι ο κύριος περιορισμός κατά την εφαρμογή αυτού του recloser σε πολύ μολυσμένες παράκτιες περιοχές;

Α: Παρόλο που οι δακτύλιοι HCEP παρέχουν καλή απόδοση κατά της ρύπανσης-, οι πελάτες πρέπει να ελέγχουν την απόσταση ερπυσμού έναντι των απαιτήσεων τοπικού επιπέδου-ρύπανσης. Για παράκτιες τοποθεσίες με βαρύ-αλάτι-ομίχλης, ενδέχεται να απαιτούνται επιπλέον εξωτερικά μέτρα κατά της ρύπανσης.

9.3 Εγκατάσταση και συντήρηση

Ε: Τι απλοποιεί την εγκατάσταση πεδίου κατά μήκος των διαδρομών ηλεκτρικού δικτύου-;

Α: Εργασιακά-προ-βαθμονομημένες παράμετροι προστασίας και ενσωματωμένος εξοπλισμός ελέγχου πεδίου αποκοπής-εργασίας θέσης σε λειτουργία. Το σύστημα επανακλεισίματος υποστηρίζει τυπικές μεθόδους εγκατάστασης{4}}πόλων, έτσι ώστε οι κατασκευαστικές ομάδες να μπορούν να ολοκληρώσουν την ανέγερση αποτελεσματικά.

Ε: Ποιες είναι οι λειτουργίες που σχετίζονται με τη συντήρηση- αυτού του συστήματος επαναφοράς;

Α: Χάρη στους μόνιμους-μαγνητικούς ενεργοποιητές και τη στερεά-διηλεκτρική δομή μόνωσης, δεν απαιτείται τακτική περιοδική συντήρηση. Αυτό βοηθά στη μείωση του κόστους λειτουργίας ολόκληρου του-κύκλου ζωής-για έργα διανομής-δικτύων.

9.4 Κανονική συμμόρφωση

Ε: Ποια πρότυπα ισχύουν για την πιστοποίηση προϊόντων;

Α: Η σειρά ZCR-SD είναι πιστοποιημένη κατά IEC 62271-111 και ANSI/IEEE C37.60. Εκτός από τα βασικά πρότυπα ηλεκτρικής-απόδοσης, ικανοποιούνται επίσης οι σχετικές περιβαλλοντικές-προδιαγραφές δοκιμών και οι απαιτήσεις δικτύων{6}}κυβερνο-ασφάλειας για την επίτευξη συμμόρφωσης σε πλήρες εύρος.
