Η EC Insulator Jiangxi Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές μηχανημάτων επαναφοράς κυκλωμάτων αυτοκινήτων στην Κίνα. Με άφθονη εμπειρία, δεσμευόμαστε να προσφέρουμε υψηλής ποιότητας προσαρμοσμένες υπηρεσίες. Μη διστάσετε να πραγματοποιήσετε χονδρική πώληση premium αυτόματης επαναφοράς κυκλωμάτων κατασκευασμένη στην Κίνα εδώ από το εργοστάσιό μας.
Επισκόπηση προϊόντος

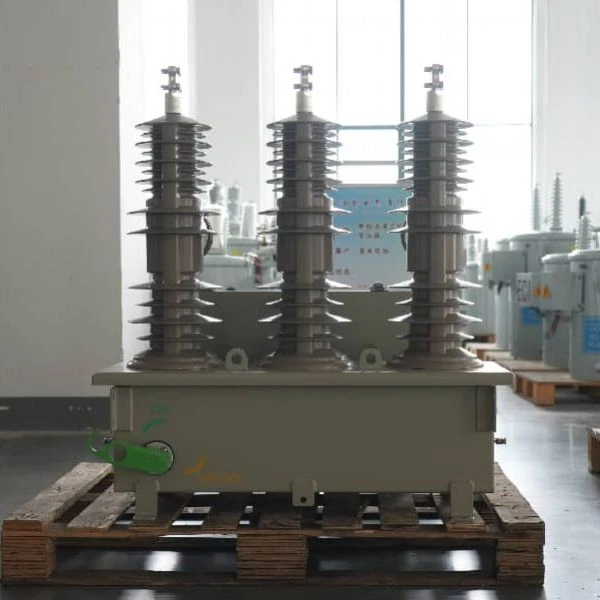

Αυτός ο αυτόματος επανακλειωτής κυκλώματος στοχεύει σε εναέριες γραμμές διανομής έως 38 kV για να υποστηρίξει τις λειτουργίες αυτοίασης του δικτύου. Όλες οι αποφάσεις προστασίας αντιμετωπίζονται τοπικά μέσα στη μονάδα, έτσι ώστε οι ιστότοποι να μπορούν να λειτουργούν κανονικά χωρίς εξωτερικά συστήματα εντολών. Όταν εμφανίζονται σφάλματα στο δίκτυο, η διακοπή του κενού μαζί με τη μόνιμη μαγνητική ενεργοποίηση παρέχει γρήγορη απόκριση. Οι χειριστές πεδίου δεν χρειάζεται να παραμείνουν στο χώρο, ούτε απαιτείται ενεργή σύνδεση SCADA για την εκτέλεση βασικών εργασιών προστασίας. Αυτό καθιστά αυτή τη συσκευή πρακτική εφαρμογή για απομακρυσμένες εναέριες γραμμές όπου οι πόροι επικοινωνίας είναι δύσκολο να βρεθούν.
Βασικά Χαρακτηριστικά
Σε αντίθεση με τον τυπικό εξοπλισμό διανομής, αυτός ο ανακλαστήρας μπορεί να λειτουργήσει πλήρως ανεξάρτητα επιτόπου. Οι ερμητικά κλειστοί διακόπτες κενού σβήνουν τα ηλεκτρικά τόξα κατά τη διάρκεια σφαλμάτων του δικτύου. Η μονάδα μόνιμου μαγνήτη δεν απαιτεί τακτικό σέρβις και διατηρεί σταθερή απόδοση μεταγωγής ακόμα και μετά από πολύωρη λειτουργία. Το τοπικό υλικό μικροεπεξεργαστή διαβάζει τις πραγματικές συνθήκες δικτύου και προσαρμόζει τις ρυθμίσεις προστασίας ώστε να ταιριάζουν με την αλλαγή της κατάστασης του δικτύου. Οι εσωτερικοί μετασχηματιστές δυναμικού συλλέγουν ισχύ λειτουργίας απευθείας από αγωγούς υπό τάση. Δεν χρειάζεται να κανονίσετε ξεχωριστό βοηθητικό τροφοδοτικό για εγκατάσταση πεδίου.
Τεχνικές Προδιαγραφές
|
Ακροαματικότητα |
Στερεό Διηλεκτρικό |
||
|
15,5 kV |
27 kV |
38 kV |
|
|
Εφαρμοστέο πρότυπο |
IEC 62271-111/ANSI C37.60 |
||
|
Ονομαστική τάση (kV) |
15.5 |
27 |
38 |
|
Ονομαστικό ρεύμα (A) |
800 |
800 |
800 |
|
Ονομαστική συχνότητα (Hz) |
50/60 |
||
|
Ονομαστική σύντομη-αντοχή ρεύματος χρόνου (kA) |
16/3s |
||
|
Ονομαστική δημιουργία ρεύματος (kAp) |
40/41.6 |
||
|
Τάση αντοχής ονομαστικής συχνότητας ισχύος (kV) |
50 |
60 |
70 |
|
Τάση αντοχής κρουσμάτων (kV) |
110 |
150 |
170 |
|
Μηχανική αντοχή (φορές) |
10,000 |
||
|
Μέσο που διακόπτει |
Κενό |
||
|
Μηχανισμός Λειτουργίας |

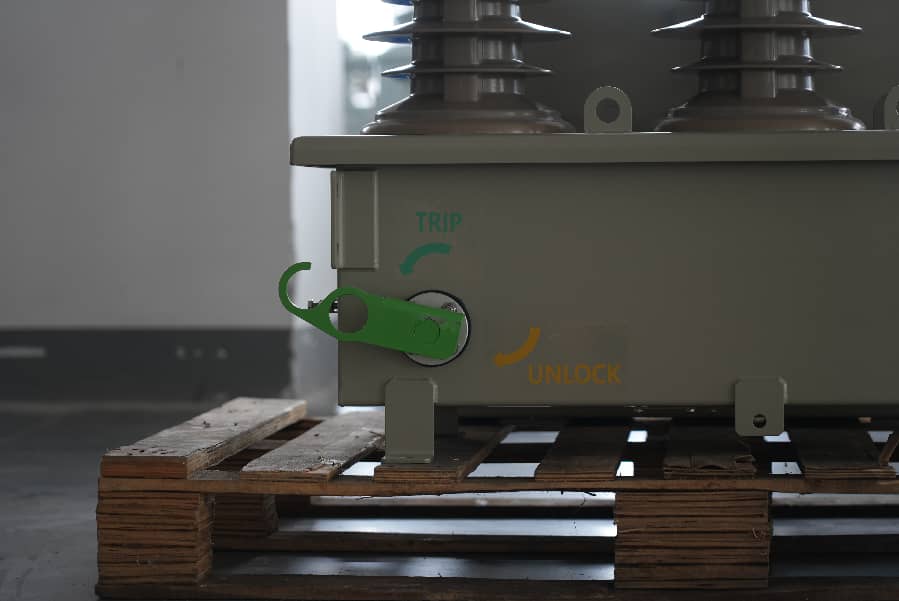

Χειροκίνητος ή Δι-σταθερός μαγνητικός ενεργοποιητής |
||
|
Υλικό δακτυλίου |
HCEP |
||
Εφαρμογή
Πολλές τοποθεσίες πεδίου που απαιτούν γρήγορη τοπική απόκριση σφαλμάτων υιοθετούν αυτό το recloser. Οι τυπικές εγκαταστάσεις καλύπτουν αγροτικά δίκτυα ηλεκτρικής ενέργειας, κόμβους αυτοματισμού απομακρυσμένης διανομής και σημεία τμηματοποίησης γραμμών για μεγάλα συστήματα κοινής ωφέλειας. Όταν παρουσιαστεί σφάλμα, τα ελαττωματικά τμήματα γραμμής απομονώνονται αυτόματα ενώ η τροφοδοσία ρεύματος παραμένει διαθέσιμη για άλλα τμήματα που δεν επηρεάζονται. Λειτουργεί καλά σε περιοχές με περιορισμένη υποδομή επικοινωνίας, καθώς και σε ιστότοπους που δίνουν υψηλή προτεραιότητα στον γρήγορο χειρισμό σφαλμάτων.
Κατασκευή/Σχεδιασμός

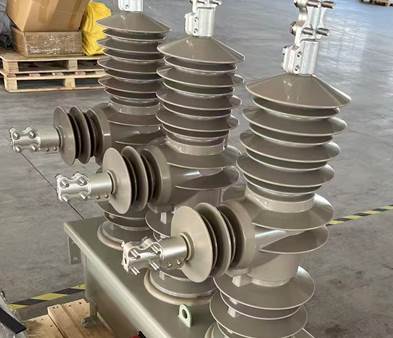

Η μονάδα είναι κατασκευασμένη για άμεση τοποθέτηση σε εξωτερικό στύλο στην κορυφή. Οι διακόπτες κενού, τα συγκροτήματα μαγνητικής μονάδας δίσκου και όλο το υλικό ελέγχου βρίσκονται σε ένα συμπαγές περίβλημα. Δεν υπάρχει απαίτηση για αυτόνομους εξωτερικούς θαλάμους ελέγχου. Η εγκατάσταση χρησιμοποιεί τυπικό υλικό τοποθέτησης πόλου. Οι τοποθεσίες του έργου μπορούν να παραλείψουν επιπλέον επενδύσεις σε ειδικά κτίρια ελέγχου και άλλες υποστηρικτικές εγκαταστάσεις.
Πρότυπα & Δοκιμές

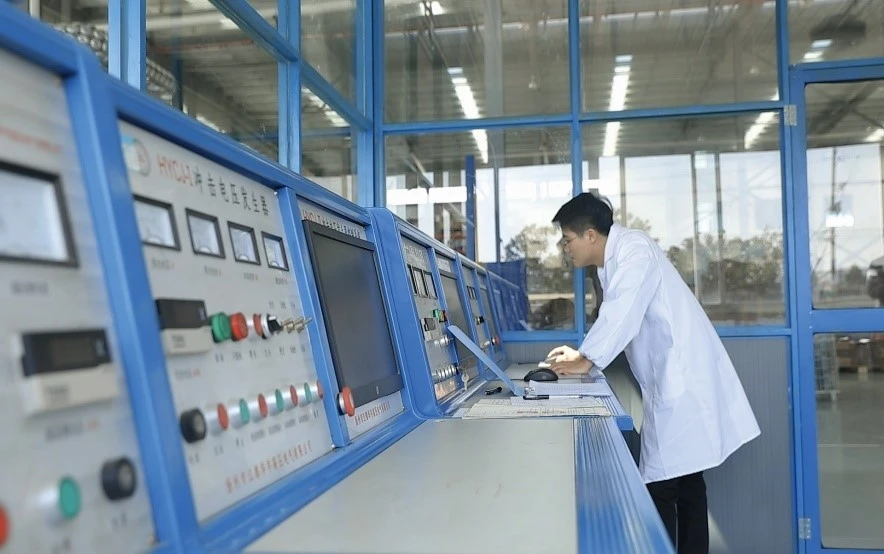

Εκτελούμε πολλαπλές δοκιμές επικύρωσης για να ελέγξουμε την πραγματική-απόδοση σε διάφορα σενάρια λειτουργίας. Οι δοκιμές τύπου αξιολογούν τις διηλεκτρικές ιδιότητες, την ικανότητα διακοπής βραχυκυκλώματος και την απόδοση μετά από μακροχρόνια περιβαλλοντική γήρανση. Οι πρόσθετες δοκιμές επικεντρώνονται στην απόδοση τοπικής προστασίας, καλύπτοντας την ακρίβεια ανίχνευσης σφαλμάτων, την εκτέλεση ακολουθίας προστασίας και το σταθερό αυτόματο κλείσιμο χωρίς εξωτερικές εισόδους ελέγχου. Κάθε μονάδα πληροί τις απαιτήσεις IEC 62271 111 και ANSI C37.60, με ξεχωριστές δοκιμές που πραγματοποιούνται για την επαλήθευση της απόδοσης συλλογής ισχύος.
Συσκευασία & Παράδοση
Η κρούση και η στατική εκφόρτιση ενδέχεται να προκαλέσουν ζημιά στα ευαίσθητα ηλεκτρονικά και μηχανικά εξαρτήματα ελέγχου κατά τη μεταφορά, επομένως εφαρμόζονται τα κατάλληλα προστατευτικά μέτρα για την αποστολή. Κάθε μονάδα περνά από πλήρη εργοστασιακή βαθμονόμηση πριν από την αποστολή για να διατηρεί σταθερές τις εσωτερικές παραμέτρους. Μετά την εγκατάσταση στην κορυφή του στύλου, απαιτείται μόνο ελάχιστη εργασία στο χώρο. Οι τεχνικοί πεδίου ελέγχουν απλώς την ποιότητα τοποθέτησης και ολοκληρώνουν την επαλήθευση βασικών παραμέτρων πριν θέσουν τη μονάδα σε λειτουργία. Υπό κανονικές συνθήκες λειτουργίας του δικτύου, απαιτείται μεγάλη επισκευή μόνο κάθε 20 έως 30 χρόνια. Η τακτική συντήρηση περιορίζεται σε απλούς οπτικούς ελέγχους.
FAQ
Δημοφιλείς Ετικέτες: Συσκευή επαναφοράς κυκλωμάτων, Κίνα κατασκευαστές μηχανημάτων επαναφοράς κυκλωμάτων, προμηθευτές, εργοστάσιο
